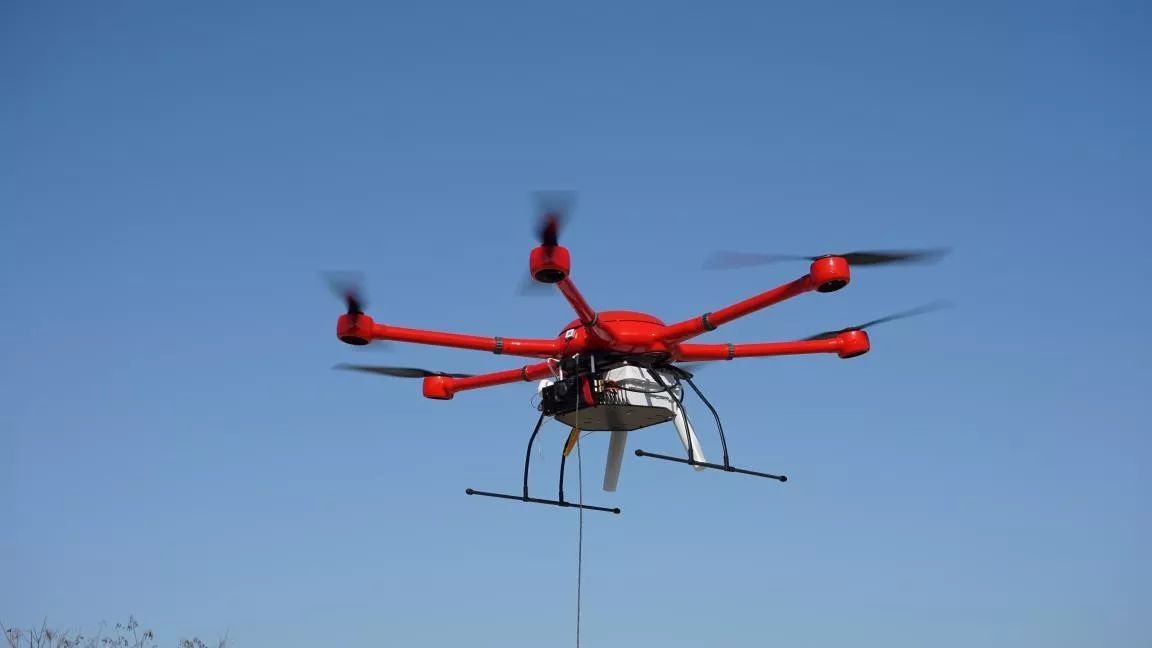

DF001多旋翼系留应急无人机
抗风 、抗干扰 安全可靠 操作简单 具备飞行参数记录
配件:迫降电池、充电器、遥控器、包装箱
主要产品参数

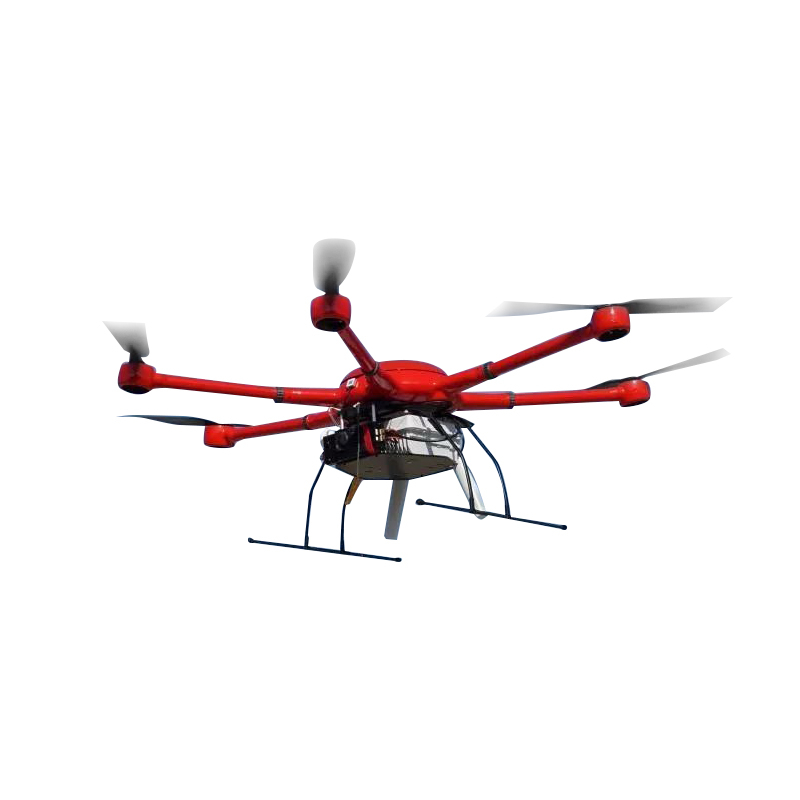

六旋翼无人机
具有耐用结构的多直升机,高载荷无人机适合各种任务
整机展开尺寸:1930mm ,电机轴距:1405mm;
★正常起飞重量11kg 可起飞重量:18Kg
★任务载重:≥4Kg;
★有效载荷系数:≥0.4;
★可平飞速度≥70km/h;
★可升限:≥5000m(海平面起飞);
★可工作海拔:≥4700米,可正常起降、悬停、飞行
★正常重量可飞行时间:≥70min;
★负载悬停时间:≥45min(3kg) ≥30min(5kg),可续航里程:≥25km;
配置1:监控相机
30倍跟踪三轴吊舱3X-30
工作电压16V 采用快拆结构
工作模式方向锁定;航向跟随;相机朝下
航向角度范围 360°俯仰-120°~30°
云台偏航方向:±130°
角度控制精度:±0.02°
焦距20-35MM
分辨率:4096*2160
视频1080
有效像素1280W
日夜转场 IR-CUT自动
重量:350g

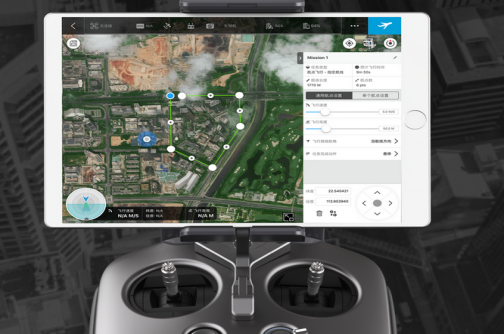

配置2:手持式地面站图像接收控制终端
手持地面站控制终端采用三防设计 防护 等级 PI54
具备 HDMI 网口 SDI接口 双路串口透传 支持无线RTSP视频流分享
电池容4000mAH
频率范围;2400MHz-2483MHz
射频带宽;8M
接收灵敏度;≤-92dB
配件3:系留地面站基站
特性 :直流高压绞盘电缆系统 可以实现自动收放线,可以调节收放线的拉力与速度,以配比不同起飞重量的飞机,收放线精度可以达到0.01m。
线长 110m
输出电压 380-420V
功率(输出) 3500W
输入电压 220Vac 50Hz
线缆抗拉强度 50kg
收放线系统 自动
是否含光纤 (是根据客户需求制定)
重量 30KG
配件4:3500W-48V 机载端留DC模块
电源的主要功能是将输入高低转换为飞机端使用的低压并输出,输入电压范围 380-410Vdc,转换到输出 47.5Vdc-50.4Vdc/70A, ,额定功率 3500W;具有输出过流保护、输出短路保护、输出过压保护、过温保护等功能。
配件5:系留飞机阵列探照灯
该装备主要用于无人机夜间照明使用,尤其是系留无人机的持续照明使用;
产品优势:20~60vdc宽范围输入,开机常亮自动温控检测,不会烧灯珠,重量轻,流明高,功率小。
配件6:无人机管理控制APP软件
具备远程指挥功能,融合空管技术,建立多级指挥和控制架构 / 用户注册管理、飞行任务管理/ 远程一键起降/飞行状态实时监视与控制、飞行数据存储与调阅 /飞行视频数据实时调度、录像存储和录像文件的查询下载 /地图软件服务
支持视频管理,采用标准H.264,H.265图像压缩视频解码算法 /无人机录像存储和录像文件下载查看 / 实时视频系统延时不超过200ms /无线传输视频数据支持国标加密 3D在线地图 /支持GOOGLE MAP等。
可根据要求定制
